91九色在线精品,玩弄小少爷H窑子开张了,张开双腿高潮喷水抽搐,中文字幕无码专区人妻系列

SEM原位解決方案每一個設(shè)計作品都精妙

當(dāng)前位置: 主頁 > 應(yīng)用案例 > SEM原位解決方案

澤攸科技原位SEM在Ni-Cr-B-Si合金替代研究中的應(yīng)用

日期:2024-11-05

奧氏體不銹鋼因具有良好的強度、韌性和耐腐蝕性,在核電站中廣泛應(yīng)用,但存在耐磨性和硬度較低的問題。為避免磨損、擦傷、磨損和腐蝕,通常需要通過堆焊層來提高硬度和耐磨性。傳統(tǒng)上使用的鈷基合金雖在高溫耐磨和腐蝕方面表現(xiàn)很好,但在核電站特殊工作條件下會發(fā)生同位素轉(zhuǎn)變,產(chǎn)生放射性Co60。近年來,Ni-Cr-B-Si合金因劑量率低于鈷基合金且耐磨性好,成為替代鈷基合金的熱門選擇。這些合金傳統(tǒng)上通過熱噴涂和熔覆技術(shù)沉積,也使用激光沉積和各種復(fù)合技術(shù)來生產(chǎn)致密的堆焊層,但仍存在一些問題。

使用上述方法制備的Ni-Cr-B-Si堆焊層存在不可避免的缺陷,如空隙、夾雜物和裂紋等?;w的熔化會導(dǎo)致沉積物被稀釋,嚴(yán)重影響堆焊層的性能,粗晶粒也對機械性能產(chǎn)生負面影響。此外,雖然有各種重熔方法用于獲得堆焊層和基體之間的冶金結(jié)合,但重熔是二次成型過程,會增加稀釋和粗晶粒,同時增加成本且不適用于所有部件。而異質(zhì)金屬擴散接頭的界面因成分和性能差異會發(fā)生過早失效,使得界面成為最薄弱區(qū)域。

原位SEM

針對上述問題,由蘭州理工大學(xué)組成的研究團隊利用澤攸科技原位SEM測量系統(tǒng)進行了深入研究,他們的研究旨在探討熱等靜壓(HIP)擴散連接的 Ni60A-0Cr18Ni10Ti 異質(zhì)接頭的力學(xué)性能、微觀結(jié)構(gòu)和連接機制。相關(guān)成果以"Mechanical properties and joining mechanism of hot isostatic pressing (HIP) diffusion bonded Ni60A-0Cr18Ni10Ti heterogeneous joint"發(fā)表在《Materials Characterization》上,全文鏈接:https://doi.org/10.1016/j.matchar.2024.113748


這篇論文的主要研究內(nèi)容集中在通過熱等靜壓(HIP)擴散連接技術(shù)來制造Ni60A(Ni-Cr-B-Si)硬面層,并將其與0Cr18Ni10Ti奧氏體不銹鋼基材結(jié)合,以形成異種接頭。研究的核心目標(biāo)是提高硬面層的硬度和耐磨性,同時確保與基材的良好冶金結(jié)合,以及降低稀釋率和晶粒粗化,從而提高硬面層的性能。

斷裂表面

圖 顯示熱等靜壓擴散連接接頭斷裂表面和輪廓的掃描電子顯微鏡顯微照片。(a - d) Ni60A 堆焊層的斷裂表面。(e - j) Ni60A - 0Cr18Ni10Ti 的斷裂表面和輪廓。(k - n) 0Cr18Ni10Ti 的斷裂表面

研究首先制備了Ni60A硬面層,并對其顯微硬度和結(jié)合強度進行了評估。通過HIP擴散連接技術(shù),研究人員能夠在Ni60A硬面層和0Cr18Ni10Ti基材之間實現(xiàn)優(yōu)異的冶金結(jié)合,這種結(jié)合具有低稀釋率,有利于制備更薄且性能更高的硬面層,同時節(jié)約成本。接著研究深入探討了硬面層和接頭的微觀結(jié)構(gòu),包括不同區(qū)域的相組成和分布,如Ni60A硬面層、過渡區(qū)、變形區(qū)和0Cr18Ni10Ti基材。通過X射線衍射(XRD)、掃描電子顯微鏡(SEM)、電子背散射衍射(EBSD)和透射電子顯微鏡(TEM)等分析手段,研究人員揭示了硬面層中的CrB、Cr7C3、Ni3B、Ni3Si和γ-Ni相,以及過渡區(qū)和變形區(qū)中的納米孿晶(NTs)和Cr2B硼化物。

掃描電子顯微鏡圖像

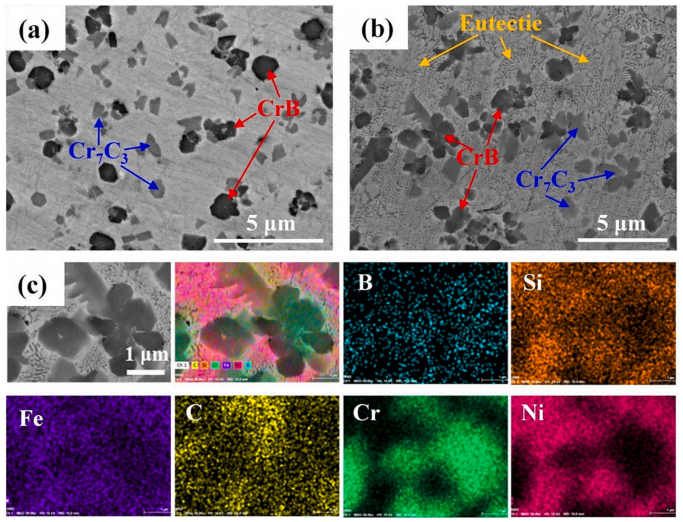

圖 氣體霧化 Ni60A 粉末的掃描電子顯微鏡圖像和掃描電子顯微鏡 - 能譜儀(SEM - EDS)映射。(a) 背散射電子(BSE)圖像;(b) 二次電子(SE)圖像;(c) B、Si、Fe、C、Cr 和 Ni 的元素映射

此外研究還探討了HIP擴散連接過程中的連接機制,包括元素的互擴散、固溶體層的形成、以及由于擴散誘導(dǎo)再結(jié)晶(DIR)導(dǎo)致的過渡區(qū)形成。研究人員提出了一個兩階段的HIP擴散連接機制,包括初始的表面塑性變形和隨后的擴散控制機制。研究分析了接頭的斷裂機制,發(fā)現(xiàn)斷裂發(fā)生在Ni60A硬面層一側(cè),大約距離界面70微米處,這一區(qū)域Cr7C3沉淀物的大量存在導(dǎo)致了硬度的顯著增加。這一發(fā)現(xiàn)對于理解接頭的失效模式和優(yōu)化硬面層的設(shè)計具有重要意義。綜上這篇論文提供了關(guān)于Ni60A-0Cr18Ni10Ti異種接頭的機械性能、微觀結(jié)構(gòu)和連接機制的全面分析,為核電站等高輻射環(huán)境下應(yīng)用的硬面材料的開發(fā)提供了科學(xué)依據(jù)。

Ni60A 堆焊層界面的顯微硬度和微觀結(jié)構(gòu)

圖 Ni60A 堆焊層界面的顯微硬度和微觀結(jié)構(gòu)

下圖為本研究成果中用到的澤攸科技原位SEM拉伸臺產(chǎn)品:

原位SEM拉伸臺

以上就是澤攸科技小編分享的原位SEM在Ni-Cr-B-Si合金替代研究中的應(yīng)用。更多掃描電鏡產(chǎn)品及價格請咨詢15756003283(微信同號)

澤攸原位SEM


TAG:

作者:澤攸科技


无锡市| 连平县| 阿巴嘎旗| 大埔区| 荥阳市| 武冈市| 舞阳县| 射阳县| 临泉县| 长沙县| 凌海市| 和硕县| 漳州市| 福安市| 饶河县| 正宁县| 海盐县| 清河县| 靖西县| 云林县| 沅江市| 东乡族自治县| 西和县| 安新县| 东平县| 兴海县| 昌黎县| 栖霞市| 绥宁县| 蓬溪县| 姜堰市| 武汉市| 班戈县| 始兴县| 裕民县| 玛沁县| 太白县| 北流市| 郑州市| 隆化县| 汉中市|
